概述
General description
　　碳化硅電熱元件（硅碳棒）是選用優質綠色碳化硅為主要原料，經加工制坯、高溫硅化、再結晶而成的棒狀非金屬高溫電熱元件。該元件與金屬電熱元件相比，具有使用溫度高、抗氧化、耐腐蝕、壽命長、變形微、安裝維修方便等特點。因此它被廣泛應用于磁性材料、粉末冶金、陶瓷、玻璃、冶金和機械等工業的多種高溫電爐及其它電加熱設備上。
　　我們的碳化硅電熱元件采用新的冷端部生產工藝，具有優良的熱冷端電阻比，節能，壽命長，同時避免了因冷端部溫度過高對爐體造成的損害。
　　The silicon carbide heating element is a kind of non-metal high temperature electric heating element. It is made of selected super quality green silicon carbide as main material, which is made into blank, siliceded under high temperature and re-crystallized.Compared with metal electric heating element, this kind of element is characterized by high-applied temperature, anti-oxidezation, anti-corrosion, long service life, little deformation, easyinstallation and maintenance. Therefore it is widelyusued in various high temperature electric furnaces and other electric heating devices, such as in the industries of magnet, ceramics, power metallurgy.glass, metallurgy and machinery, etc.
　　We adopt new production process of cold ends so that our SIC heating elements have more excellent specific rate of heat zone resistance and cold end resistance, saving energy, long life, avoiding over-temperature of cold ends to damage the furnace body. The commercial name of our sic heating elements is songshan silca heating elements.

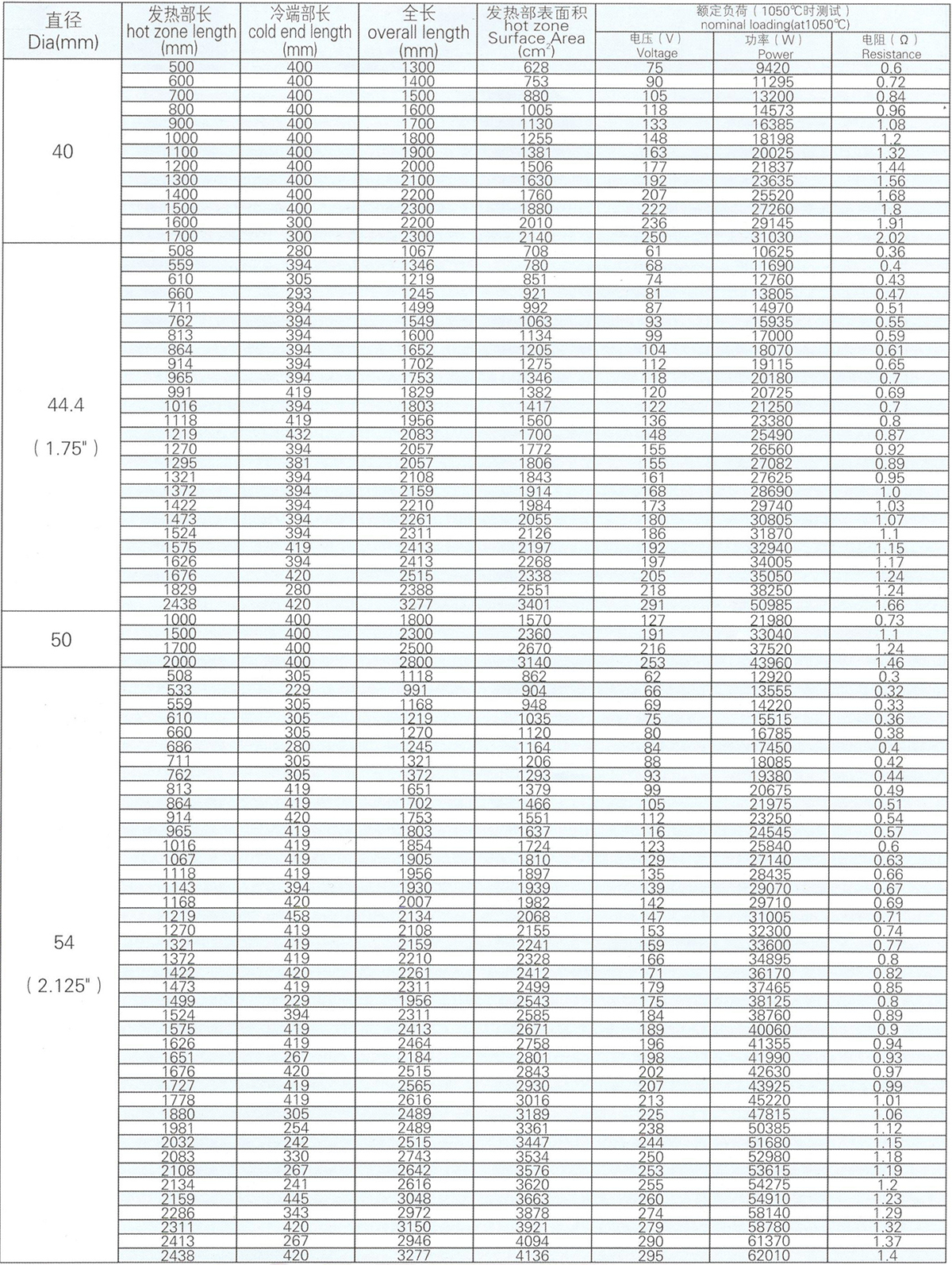

碳化硅電熱元件的產品型號
Specs and type of Yandi Silca　heating elements

DB（粗端）型元件DB（dumbbell）type elements

型號:DB
直徑:D1/D2，mm
發熱部長度:HZ，mm
冷端長度:CZ，mm
全長:OL，mm

Type:DB
Diameter:D1/D2，mm
Hot zone length:HZ，mm
Cold end length:CZ，mm
Overall length:OL，mm

例如：Examples DB型，D1/D2=18/28mm，HZ=300mm，CZ=350mm，OL=1000mm，Resistance 1.70 Ω
表示為Specify as：Yandi Silca DB，18/300/350/1.7 Ω

硅碳棒選用計算方法
Calculation for the selection of SCR

1.硅碳棒表面負荷密度的計算：

硅碳棒表面負荷密度是指棒的發熱部單位表面在使用中承擔的電功率。即：表面負荷密度=額定功率 / 發熱部表面積

（w/cmz）在爐溫相同的條件下，棒的單位表面負荷密大，則棒的使用壽命就短，故切忌超負荷使用.負荷密度與爐膛溫度，棒體表面溫度有如下關系：

式中：Et-棒體表面溫度℃ Ft-爐膛溫度℃
正確選用表面負荷密度是合理使用硅碳棒，延長棒體壽命的重要途徑。圖表示硅碳棒在表面為額定使用溫度時，不同爐溫下棒體所允許的最大表面負荷密度參考值。

2.硅碳棒規格的選擇及需用支數的計算

硅碳棒規格的選擇應注意滿足電爐結構尺寸，爐用功率和爐膛溫度及溫場分布等方面的要求，用時注意有利于外部接線盒功率調節。
硅碳棒需用支數可以用下列算法計算得出：規格確定后，每支棒承荷功率數為：
P1=FxW（瓦）F-每棒發熱部表面積（cm2）W-在計算爐溫下發熱部允許的負荷密度（W/cm㎡）

3.供電設備的選擇及硅碳棒的連結方式：

電設備最好選用調壓范圍較大可平穩連續調壓的設備。如磁性調器，可控硅直流調壓器等。如選取有級調壓變壓器，也應選擇取用調壓級差小，調壓檔數多的變壓器。
硅碳棒元件的聯結方式可串聯可并聯，以并聯使用為優。串聯使用時，支路串聯支數不亙多于3支，常用聯結方式及計算公式列于下表。

電熱元件常用聯結方式及計算方式 Joint ways and calculation formula

碳化硅電熱元件的附件
Accessories of elements

碳化硅電熱元件的標準附件包括鋁編織連接帶和夾子.
The nominal accessories of Sic elements include aluminum b raid connecting straps and clamps

編織帶尺寸與元件直徑

彈簧夾具尺寸與元件直徑
